planetaire kogelmolen met frequentieregeling en tandwielaandrijving

Planetaire kogelmolens hebben een hoge centrifugaalkracht, die een hoge verpulveringsenergie genereert, zodat de maalduur zeer kort is, en het is geschikt voor industrieën met hoge eisen voor zuiverheid, snelheid, fijnheid en reproduceerbaarheid van het kwaliteitscontroleproces.

Beschrijving

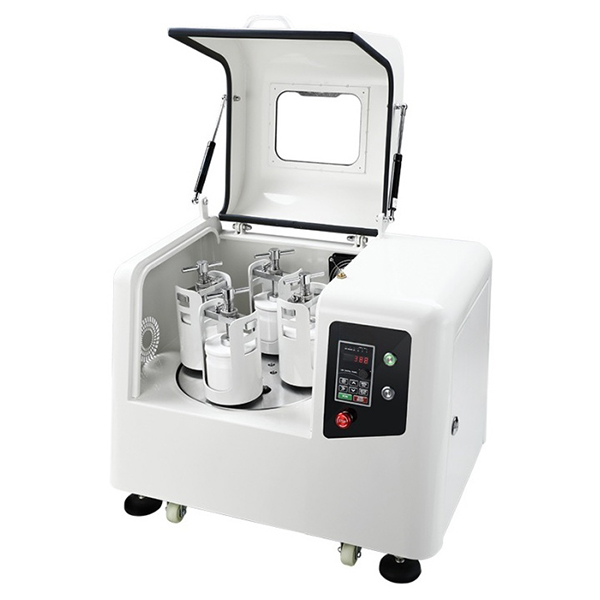

Planetaire kogelmolen

De planetaire kogelmolen wordt gekenmerkt door volledige functionaliteit, hoog rendement en een laag geluidsniveau. Er kunnen 4 maalbekers tegelijk geplaatst worden om 4 soorten monstermaterialen tegelijk te produceren. Deze serie kogelmolens kan worden uitgerust met vacuümtanks om monsters onder vacuüm te malen. Hij is zeer geschikt voor onderzoekstaken zoals in onderzoeksinstituten, universiteiten en bedrijfslaboratoria, van het experimentele eind tot het productie-eind om de haalbaarheid van massaproductie te verifiëren, maar ook voor routinetaken zoals het mengen en homogeniseren van zachte, harde, brosse of vezelige materialen.

Nat malen wordt gebruikt om deeltjes tot 5 micrometer te verkrijgen, omdat het oppervlak van kleine deeltjes de neiging heeft om geladen te raken en te agglomereren, wat droog malen moeilijk maakt. De deeltjes kunnen gescheiden worden gehouden door vloeistoffen of dispergeermiddelen toe te voegen.

Om ultrafijne deeltjes van 100 nanometer of minder te produceren door nat malen, malen op nanoschaal, is wrijving in plaats van impact nodig. Dit kan worden bereikt door een groot aantal kleine maalkogels te gebruiken die grote oppervlakken en veel wrijvingspunten hebben. Het wordt aanbevolen om 60% kleine maalkogels in de maalbeker te gebruiken.

Kenmerken

  1. Olieverzegelingstechnologie: alle planetaire tandwielen en lagers zijn verzegeld in een luchtdichte doos, en een bepaalde hoeveelheid smeerolie wordt erin gegoten voor gebruik, en de tandwielen worden ondergedompeld in smeerolie wanneer de planetaire kogelmolen in werkende staat is. Verminder het geluid van de tandwieltransmissie, meer dan 50% lager dan het geluid van de gewone planetaire kogelmolen, verleng de levensduur met meer dan 2 keer.
  2. PLC-frequentieomzettingsregeling, kan de tijd, snelheid en vooruit en achteruit instellen.
  3. Het goedkeuren van V-type kaarthouder om de malende pot te bevestigen, wat de veiligheid van de bediener beschermt.
  4. Er wordt een precisietandwieloverbrenging gebruikt.
  5. Kan tegelijkertijd 2 of 4 maalbekers plaatsen.
  6. Kan droog slijpen, nat slijpen, vacuüm slijpen en tegen vacuümatmosfeer slijpen.
  7. De universele steunvoeten zijn stevig, de universele wielen duwen het lopen, het bevestigen en het bewegen zijn geschikt en arbeidsbesparend.
  8. De intelligente veiligheidsschakelaar van de controle, de deur kan slechts worden geopend wanneer de kogelmolen niet roteert. Zo wordt het risico vermeden dat de maalpot naar buiten wordt gegooid als de deur wordt geopend wanneer de kogelmolen niet stilstaat, en wordt de persoonlijke veiligheid beschermd.
  9. Het maaleffect kan 0,1 micron bereiken.
  10. Met CE-certificaat.
  11. Totaal tijdbereik: 1 tot 9999 minuten.
  12. Intermitterend tijdbereik: 1 tot 9999 minuten.
  13. Tijd die continu kan lopen: 72 uur.

Werkingsprincipe

De maalbeker is excentrisch gemonteerd op het zonnewiel van de planetaire kogelmolen. Het zonnewiel en de maalbeker bewegen in tegengestelde richtingen in de verhouding 1:2, en de maalkogels in de maalbeker zijn onderhevig aan een bovenliggende roterende beweging, de zogenaamde Corioliskracht. Het snelheidsverschil tussen de maalkogels en de maalbeker creëert een interactie tussen wrijvings- en botskrachten, waarbij veel kinetische energie vrijkomt. De interactie tussen deze krachten resulteert in een hoge en zeer efficiënte verkleining van de materiaalgrootte in planetaire kogelmolens.

Toepassingsgebieden

  1. Landbouw: plantaardig materiaal, zaden, aarde, tabak, houtvezels
  2. Biologisch: botten, haar, vloeipapier keramiek en glas keramische oxiden, kleimineralen, glas, hydroxyapatiet, porseleinaarde, kwartszand, elektronische keramiek, structurele keramiek, piëzo-elektrische keramiek, nanomaterialen, ronde keramische condensatoren, MLCC, thermistor (PTC, NTC), ZnO-piëzoresistor, diëlektrische keramiek, aluminiumoxide keramiek, zirkoniumoxide keramiek, fluorescerende poeders, zinkoxidepoeders, kobaltoxidepoeders , Ni-Zn ferriet, Mn-Zn ferriet chemicaliën en kunststoffen koolstofvezel, katalysatoren, cellulose, pigmenten, verf, kunststoffen, polymeren.
  3. Bouwmaterialen: zeepklei, cementslakken, polymeren, gips, zand, steen.
  4. Milieuonderzoek: mengsels, elektronisch afval, slib, afval.
  5. Mineralen en metallurgie en metaalelektronica: legeringen, steenkool, cokes, ijzererts, metaaloxiden, kwarts, halfedelstenen, slakken, magnetische materialen, lithiumkobaltaat, lithiummangaan, katalysatoren, fosfor, lang nagloeiende luminescente poeders, polijstpoeders van zeldzame aardmetalen, elektronische glaspoeders, brandstofcellen, piëzo-elektrische weerstanden van zinkoxide enzovoort.

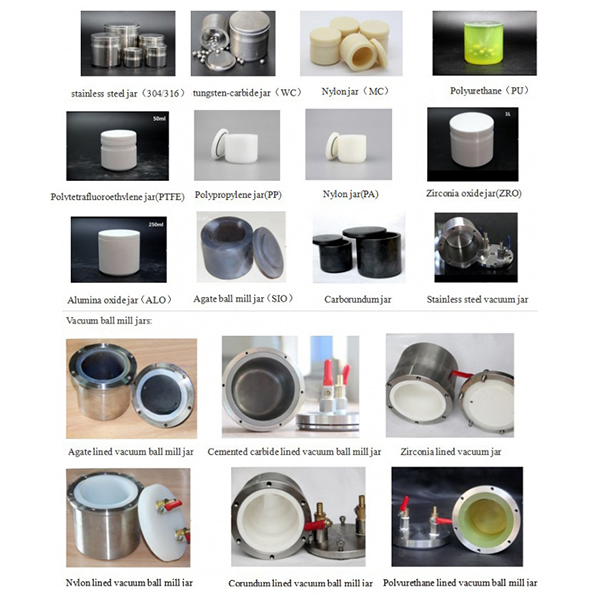

Maalpotten en Maalkogels

  1. De malende pot keurt verfijnde mal of hoge precisie polijsten, de binnenste en buitenste wand gladheid is zeer hoog, en de bodem keurt moeilijk grote R-hoek ontwerp, dat effectief kan verminderen het fenomeen van materiaal zinken in het maalproces. De mond van de maalbeker heeft een meer ergonomische greep om te voorkomen dat de hand wegglijdt en om het oppakken en neerzetten van de maalbeker te vergemakkelijken.
  2. Materiaal maalbeker: zirkoniumoxide, siliciumoxide, onyx, carbide, roestvrij staal, hoogchroomstaal, nylon, polyurethaan, polypropyleen pp, polytetrafluorethyleen, aluminiumoxide enzovoort.
  3. Maalpotvolume: 0.1L, 0.25L, 0.5L, 1L, 1.5L, 2L, 2.5L, 3L, 4L, 5L, 10L, 15L, 20L, 25L enzovoort.
  4. Malend balmateriaal: zirconiumdioxydebal, hoog chroomstaalbal, roestvrij staalbal, korundbal, polyurethaanbal, aluminiumoxidebal evenals onyxbal en wolframcarbidebal.
  5. Het malen kiest over het algemeen hetzelfde materiaal met de malende bal van de kruik, kan ook gemengd en aangepast worden. De grootte van de maalkogel is over het algemeen 2mm tot 50mm, over het algemeen aanbevolen om 3 tot 4 verschillende maten maalkogels te gebruiken in overeenstemming met een bepaald aandeel van gemengd gebruik.
Technische parameters
planetaire kogelmolen met frequentieregeling en tandwielaandrijving
Model PM0.4L PM1L PM2L PM4L PM8L PM12L
Capaciteit maalpotje 50 tot 100 ml 50 tot 250 ml 50 tot 500 ml 50 tot 1000ml 500 tot 2000ml 1000 tot 3000ml
Capaciteit vacuümpot 50ml 50 tot 100ml 50 tot 250 ml 50 tot 500ml 500 tot 2000ml 1000 tot 3000ml
Toerental 5 tot 450 tpm 5 tot 450 tpm 5 tot 400 tpm 5 tot 400 tpm 5 tot 320 tpm 5 tot 320 tpm
Rotatiesnelheid 10 tot 900 tpm 10 tot 900 tpm 10 tot 800 tpm 10 tot 800 tpm 10 tot 640 tpm 10 tot 640rpm
Vermogen 0.55 kW 0.55 kW 0.75 kW 0.75 kW 1.5kW 1.5kw
Stroomvoorziening 220Vac, 50Hz 220Vac, 50Hz 220Vac, 50Hz 220Vac, 50Hz 220Vac, 50Hz 380Vac, 50Hz
Gewicht 68 kg 70 kg 96kg 99kg 191kg 193kg
Afmetingen 600x400x500mm 600x400x500mm 780x580x680mm 780x580x680mm 800x600x750mm 990x660x870mm
planetaire kogelmolen met frequentieregeling en tandwielaandrijving
Model PM16L PM20L PM40L PM60L PM80L PM100L
Capaciteit maalbeker 1 tot 4L 1 tot 5L 5 tot 10L 10 tot 15 liter 10 tot 20L 10 tot 25 liter
Capaciteit vacuümpot 1 tot 4L 1 tot 5 liter 5 tot 10 liter 10 tot 15 liter 10 tot 20 liter 10 tot 25 liter
Toerental 5 tot 230 tpm 5 tot 230 omw/min 5 tot 220 tpm 5 tot 220 tpm 5 tot 180 tpm 5 tot 180 tpm
Rotatiesnelheid 10 tot 460 tpm 10 tot 460 tpm 10 tot 440 tpm 10 tot 440 tpm 10 tot 360 tpm 10 tot 360 min-1
Vermogen 3 kW 3 kW 7.5 kW 7.5 kW 11kW 11kw
Stroomvoorziening 380Vac, 50Hz 380Vac, 50Hz 380Vac, 50Hz 380Vac, 50Hz 380Vac, 50Hz 380Vac, 50Hz
Gewicht 230 kg 288 kg 400kg 610kg 1210kg 1260 kg
Afmetingen 990x660x870mm 990x660x870mm 1160x940x1450mm 1160x940x1450mm 1400x1100x1060mm 1400x1100x1060mm
