proefschaal glas reactor

pilot-scale glasreactor met regelbare snelheid en verwarming

De pilot-scale glasreactor is een multifunctioneel reactiesysteem dat is ontworpen voor reactieprocesversterking en procesoptimalisatie en dat veel wordt gebruikt op het gebied van nieuwe materiaalsynthese, medicijnontwikkeling, chemische piloottests en extractie van natuurlijke producten.

Beschrijving

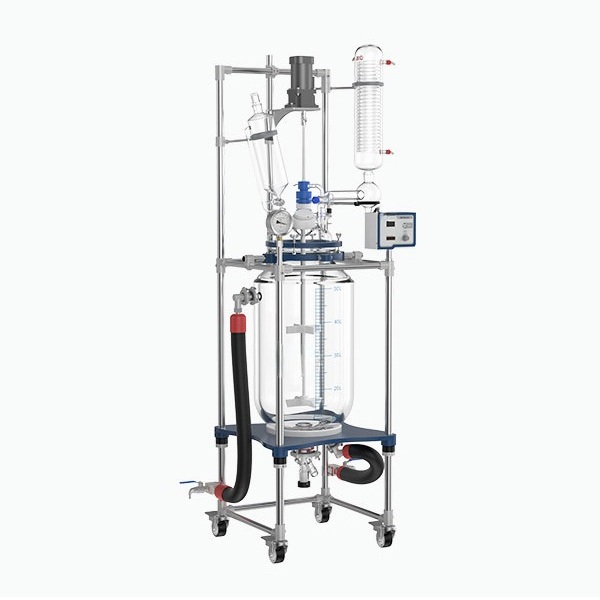

Pilootschaal glasreactor

De pilot-scale glasreactor is ontworpen voor nauwkeurige regeling van temperatuur, druk en roeren in chemische processen op schaal. Als brug tussen laboratoriumonderzoek en geïndustrialiseerde productie is deze apparatuur ideaal voor farmaceutische, chemische, bio-ingenieurs-, materiaal- en milieutoepassingen.

Belangrijkste kenmerken

  1. Reactievat:Gemaakt van 3.3 borosilicaatglas voor superieure thermische schokbestendigheid en weerstand tegen zuur/alkali corrosie, waardoor een veilige werking op lange termijn wordt gegarandeerd.
  2. Brede werkomstandigheden:Temperatuurbereik van -80°C tot 200°C; drukbereik van 0 tot -0,1MPa, geschikt voor synthese- en decompressiereacties bij lage temperatuur.
  3. Geoptimaliseerd ontwerp van pijpleidingen:De mantelinterface maakt gebruik van roestvrijstalen geïsoleerde slangen om interfaceschade door thermische cycli te voorkomen.
  4. Zeer goed afdichtend roersysteem:Afgedichte lagers zorgen voor een soepele werking en voorkomen dat onzuiverheden in het reactiesysteem komen.
  5. Corrosiewerende componenten:Roerbladen van PTFE en roestvrijstalen as met PTFE-coating combineren mechanische sterkte en chemische stabiliteit.
  6. Beweegbare beugel:Spuitframe van roestvrij staal en aluminiumlegering, netjes en corrosiebestendig, met remwielen voor eenvoudige positionering en reiniging.
  7. Veilig afvoerontwerp:Schuine, niet-ophopende afvoerklep bovenaan vermindert residu, vereenvoudigt opvangen en nabewerken.
  8. Handige gegevenscontrole:Digitaal display en vacuümmeter voor real-time controle van temperatuur, roersnelheid en systeemdruk.
  9. Structurele bescherming:Externe circulatieleiding bevestigd aan het frame, waardoor stress op de glasinterface wordt vermeden en de levensduur wordt verlengd.

Werkingsprincipe

  1. Dubbellaags omhulsel laat warmte/koudebron (thermische olie, water, ethanol) circuleren, geregeld door externe thermostaat; geïsoleerde slangverbindingen voorkomen glasspanning voor stabiele temperatuurregeling.
  2. Motoraangedreven roerschacht zorgt voor effectief mengen, vaste suspensie en uniforme warmteoverdracht; bladvormen selecteerbaar voor verschillende vloeistofkenmerken; druk gecontroleerd door vacuümmeter voor werking in vacuüm of atmosfeer.
  3. De schuine uitblaaspoort aan de onderkant zorgt voor een soepele, residuvrije materiaalafvoer en eenvoudige reiniging na de reactie.

Toepassingsgebieden

  1. Farmaceutische industrie:API-synthese, kristalscreening, onzuiverheidsreactiebeoordeling.
  2. Fijnchemische industrie:Ontwikkeling van smaakstoffen, kleurstoffen, additieven, katalysatoren, hoogwaardige producten.
  3. Onderzoek naar organische synthese:Condensatie, cyclisatie, redox, coördinatiereacties.
  4. Bio-engineering:Enzymreacties, celextractie, optimalisatie van organische zuur- of polysaccharidesynthese.
  5. Ontwikkeling van nieuwe materialen:Synthese van nanodeeltjes, polymeren, MOF’s en hoogwaardige materialen.
  6. Universitair onderzoeksplatform:Opschalen van reactieprocessen, pilotdemonstraties, onderwijs.
  7. Milieutechniek:Reactiviteitstesten, optimalisatie van waterbehandelingsadditieven, ontwikkeling van experimentele programma’s.
Technische parameters
pilot-scale glasreactor met instelbare snelheid en verwarming
Model TR-10 TR-10Ex TR-20 TR-20Ex TR-50 TR-50Ex
Inhoud vat 10L 20L 50L
Volume omhulsel 8L 3L 9L 6L 13L 16L
Volume trechter 1.0L 2.0L 2L
Werkdruk Gewone of negatieve druk
Bedrijfstemperatuur -80°C tot 200°C
Condensor koeloppervlak 0.234 vierkante meter 0.341 vierkante meter 0.265 vierkante meter 0.429 vierkante meter
Roersnelheid 20 tpm tot 500 tpm 50 tot 500 omw/min 20 tot 500 omw/min 50 tot 500 tpm 20 tot 500 tpm 50 tot 500 tpm
Stroomvoorziening 100-240V, 50/60Hz 220-240V, 50/60Hz 100-240V, 50/60Hz 220-240V, 50/60Hz 100-240V, 50/60Hz 220-240V, 50/60Hz
Afvoerpoort, bodemvrijheid 320 mm 320 mm 355 mm 320 mm
Afmetingen (BxDxH) 845x640x1780mm 845x640x1910mm 870x580x1910mm 900*690*2100mm 900x690x2050mm
pilot-scale glasreactor met instelbare snelheid en verwarming
Model TR-100 TR-100Ex
Volume 100 L
Volume omhulsel 25 L 30L
Volume voedingskolf 10 L
Volume opvangkolf 20 L
Materiaal glas Hoog borosilicaatglas 3.3
Materiaal frame en verbindingsstukken SUS304 + spuiten van aluminiumplaat SUS304
Werkende druk Gewone of negatieve druk
Werkende temperatuur -80°C tot 200°C
Condensor koeloppervlak 0.954 vierkante meter
Roersnelheid 20 tpm tot 500 tpm 50 tpm tot 500 tpm
Stroomvoorziening 100-240V, 50/60Hz 220-240V, 50/60Hz
Afvoerpoort bodemvrijheid 340 mm
Afmetingen (BxDxH) 1270x810x2360mm 1200x790x2360mm
