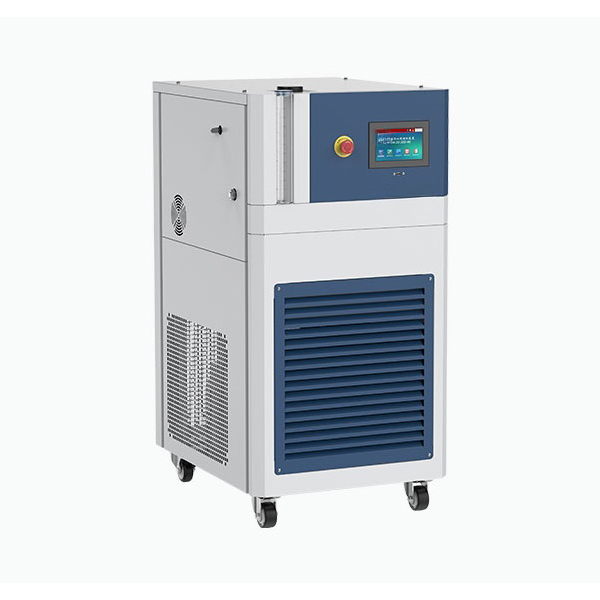

explosieveilige circulatie verwarmingsthermostaat

explosiebestendige omloop het verwarmen thermostaat met het koelen

De explosiebestendige omloop het verwarmen thermostaat is een soort high-precision apparaat van de temperatuurcontrole geschikt voor brandbare en explosieve gevaarlijke plaatsen, met de capaciteit van automatische temperatuurstijging en snelle het koelen bidirectionele aanpassing.

Beschrijving

Explosieveilige circulatieverwarmingsthermostaat

De explosieveilige circulatieverwarmingsthermostaat is ontworpen voor een veilige en stabiele werking in gevaarlijke omgevingen. Met een volledig gesloten circulatiestructuur, drukbestendige en corrosiebestendige componenten en een explosieveilig elektrisch systeem garandeert hij betrouwbare prestaties in explosieve gasatmosferen en ondersteunt hij luchtgekoelde en watergekoelde condensatiemodi.

Kenmerken

  1. Gebouwd voor gevaarlijke omgevingen:Alle elektrische componenten, aansluitdozen en besturingssystemen voldoen aan explosieveilige specificaties, voor een veilige werking in omgevingen met explosieve gassen.
  2. Breed temperatuurbereik:Werkt betrouwbaar van -40°C tot +200°C, geschikt voor warme en koude wisselende reactiebehoeften.
  3. Geïntegreerd moduleontwerp:Integreert koeling, verwarming, circulatie en intelligente regeling in één compact systeem voor zeer synergetische functies.
  4. Dubbele condensatiemodi:Luchtgekoeld voor onafhankelijke werking, watergekoeld voor gecentraliseerde fabriekskoeling, zowel energiebesparend als efficiënt.
  5. Nauwkeurige intelligente regeling:Ondersteunt vaste waarde en meertraps programmatemperatuurregeling, met een ingebouwd 7-inch touchscreen voor realtime weergave en curve-tracking.
  6. Krachtige programmaregeling:Configureer tot 120 groepen temperatuurprogramma’s, elk met 100 segmenten. Ondersteunt lineaire temperatuurstijging/daling, conversie van isolatiesegmenten en complexe procesregeling.
  7. Sterke communicatie en integratie:RS485 en MODBUS RTU protocolondersteuning, waardoor toegang mogelijk is tot DCS- en PLC-systemen voor bewaking op afstand.
  8. Meervoudige veiligheidsbescherming:Overtemperatuur, overstroom, vertraagde start, hoogspanningsalarm, thermische beveiliging, foutuitschakeling en meer voor uitgebreide veiligheid.
  9. Stabiele vloeistofcirculatie:Vloeistofniveaubewaking en automatische aanpassing van het expansievat houden de vloeistofstabiliteit van de warmteoverdracht in stand en voorkomen lekken of terugstromen.
  10. Uitstekende materiaalkeuze:Voor de belangrijkste onderdelen worden 304 roestvrij staal en explosieveilige polymeermaterialen gebruikt, die bestand zijn tegen corrosie, druk en lage en hoge temperaturen.

Werkingsprincipe

  1. Koelmechanisme:Maakt gebruik van koeling door middel van een rollende rotorcompressor; het koelmiddel wordt gecomprimeerd, gecondenseerd, gesmoord en verdampt om warmte te absorberen en snel te koelen. Condensoropties zijn onder andere luchtgekoelde lamellenwarmtewisselaars en watergekoelde coaxiale buizenwarmtewisselaars.
  2. Verwarmingsmechanisme:Thermische olieverwarmer van het flenstype die in het warmtedragende medium wordt geplaatst voor een snelle, gelijkmatige verwarming met snelle respons, die tot 200°C kan handhaven.
  3. Vloeistofcirculatieprincipe:Hoog/laag temperatuurbestendige afgeschermde pomp drijft de warmteoverdrachtvloeistof aan in een gesloten hogesnelheidslus. Het expansievat absorbeert/verwijdert volumeveranderingen als gevolg van thermische expansie voor een stabiele werking.
  4. Besturingslogica:PID-algoritme past automatisch het verwarmings-/koelvermogen aan voor een nauwkeurige temperatuurregeling. Ondersteunt vaste waarde/programmaregeling, gelijkmatige temperatuurstijging/daling, warmtebehoud en realtime gegevensregistratie. Touchscreen geeft ingestelde temperatuur, werkelijke temperatuur, looptijd en foutstatus weer.

Typische toepassingsscenario’s

  1. Petrochemische sector:Synthese, zuivering, katalytische processen die reactietemperatuurregeling vereisen voor de behandeling van gevaarlijke materialen.
  2. Farmaceutische en biologische reacties:Synthese van grondstoffen, fermentatie, kristallisatie met GMP-workshop explosieveilige vereisten.
  3. Nieuwe energie-industrie:Verouderingstest van batterijen, onderzoek naar supergeleidende materialen, koeling van brandstofcellen met explosieveilige temperatuurregeling.
  4. Verf-, kleurstoffen- en inktindustrie:Reactortemperatuurregeling of condensopvang in omgevingen met organische oplosmiddelen.
  5. Wetenschappelijk onderzoek/universiteitslaboratoria:Experimentele reactiesystemen met brandbare reagentia, waarborgen van de veiligheid van het personeel.
  6. Waterstofproductie/opslagsystemen:Temperatuurregeling van waterstofgerelateerde apparatuur voor stabiele werking onder hoge druk.
Technische parameters
explosieveilige circulatieverwarmingsthermostaat met koeling
Model HC20-18(W) HC20-11(W) HC20-7(W)
Temperatuurbereik -40°C tot +200°C
Temperatuurstabiliteit ±0.5°C
Totaal vermogen 5.7 kW 11.1 kW 18.6 kW
Koelvermogen bij 200°C 12kW 6kw 3kW
Koelvermogen bij 100°C 8.6kW 6kW 3kW
Koelvermogen bij 25°C 5.8kw 4.5kw 2.4 kW
Koelvermogen bij -10°C 4.5kW 4.2kW 1.4 kW
Koelvermogen bij -20°C 3.5kw 3.2kW 1.2kW
Koelvermogen bij -30°C 2kW 2kW 0.85 kW
Koelvermogen bij -40°C 1.1kW 1.1kW 0.25 kW
Nominaal vermogen verwarming 12kW 6kW 3kW
Het koelen methode luchtkoeling of waterkoeling
koelmiddelen R404A
Circulatiepomp Debiet 45L per minuut 30L per minuut 25L per minuut
Circulatiepomp Druk 1.4 bar
Grootte circulatie-interface R3/4
Maximale viscositeit van warmtedragend medium 30cp
Geluidsniveau 68db 65db 68db
communicatie interface usb, RS485
beschermingsklasse IP20
vervuilingsniveau 2
Omgevingstemperatuur 5°C tot 35°C
Stroomvoorziening 380Vac, 50Hz, 3 fase
Stroom 33A 20A 10.5A
Elektrische aansluitmethoden driefasig vierdraads systeem
Externe afmetingen 755Bx1300Dx1795H mm 655Bx1000Dx1480H mm
Gewicht 460 kg 430 kg 270 kg
