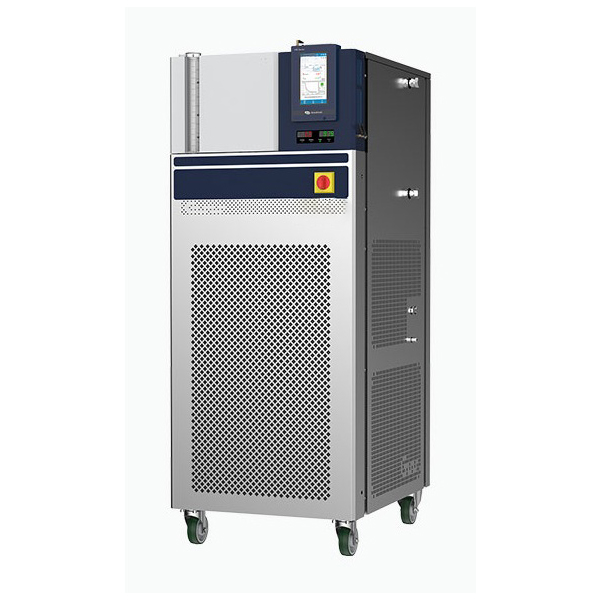

dynamisch temperatuurregelsysteem

dynamisch temperatuurregelsysteem voor procesregeling

Het dynamische temperatuurregelsysteem is een uiterst nauwkeurig apparaat voor de regeling van de vloeistoftemperatuur dat compressorkoeling en elektrische verwarming integreert en dat een snelle, stabiele en programmeerbare temperatuurstijging en -daling in een breed temperatuurbereik kan realiseren.

Beschrijving

Dynamisch temperatuurregelsysteem

Het dynamische temperatuurregelsysteem is ontworpen om belastingen zoals reactoren, microreactoren, testunits en meer aan te sluiten. Het is essentieel voor high-end procesontwikkeling, farmaceutische productie, onderzoek naar nieuwe materialen en andere geavanceerde toepassingen. Met volledige temperatuurzonekoeling, intelligente regeling, real-time procesvolging, geprogrammeerde curvebesturing en elektronisch gegevensbeheer biedt dit systeem uitgebreide oplossingen voor complexe temperatuurregelbehoeften.

Kenmerken

  1. Ultrabreed temperatuurregelbereik:Bestrijkt -80°C tot +200°C en voldoet zowel aan de vereisten voor diepe koeling als aan die voor processen met hoge temperaturen.
  2. Zeer nauwkeurige regeling:Temperatuurschommeling minder dan ± 0,2°C, geschikt voor hoge stabiliteitsvereisten.
  3. Koeling met start op volledige temperatuurzone:De koeling kan op elk temperatuurpunt worden gestart, zonder beperking van de koude zone.
  4. Schakelen tussen meerdere koelmodi:Kies uit continue, automatische of verboden koelmodi afhankelijk van de procesbehoeften.
  5. Dubbel regelmechanisme:Ondersteunt zowel “interne temperatuurregeling” (vloeistoftemperatuur) als “procestemperatuurregeling” (reactortemperatuur via externe sensoren).
  6. Uniforme temperatuurfunctie:Zorgt voor lineaire en controleerbare temperatuurverandering, ideaal voor gevoelige processen.
  7. Programmatemperatuurregeling:Creëer tot 10 groepen temperatuurprogramma’s, elk met 100 segmenten, ter ondersteuning van complexe curvebesturing.
  8. Gegevensbeveiliging en -beheer:Logt alle bewerkingen en fouten; ondersteunt USB export/import, elektronische handtekeningen en autorisatiebeheer op drie niveaus voor GMP-omgevingen.
  9. Intelligente mens-machine-interface:7-inch touchscreen met hoge definitie toont ingestelde waarden, actuele waarden, alarmen en systeemstatus in realtime.
  10. Meervoudige veiligheidsbescherming:Voldoet aan GB 4793.6 en IEC 61010-2-010; beschikt over mechanische over-temperatuurbeveiliging voor veiligheid van apparatuur en experimenten.

Werkingsprincipe

  1. Circulatie van warmtedragers:Transporteert warmtedragers (bijv. warmteoverdrachtolie, water-ethanolmengsel) in een gesloten lus om warmte uit te wisselen met de doelapparatuur (bijv. reactormantel).
  2. Koeling:Compressor comprimeert koelmiddel tot gas met hoge temperatuur en hoge druk, dat condenseert, gas geeft en verdampt om warmte van de drager te absorberen voor koeling.
  3. Verwarming:Elektrische verwarming verwarmt snel de warmtedrager, die naar de geregelde apparatuur wordt geleid.
  4. Regeling:PID-temperatuurregelaar past het verwarmings- en koelvermogen dynamisch aan op basis van gebruikersinstellingen voor een nauwkeurig temperatuurbeheer.
  5. Interne regelmodus:Gebruikt de temperatuur van de uitlaatvloeistof als regeldoel.
  6. Procesregelmodus:Gebruikt een Pt100-sensor in de reactor om de temperatuur te regelen op basis van feedback over de reactortemperatuur.

Typische toepassingsgebieden

  1. Fijne chemicaliën en organische synthese:Voor snelle, nauwkeurige temperatuurveranderingen en reactiecontrole (bijv. Grignardreactie, nitrificatie, koppeling bij lage temperatuur).
  2. Farmaceutische procesbesturing:GMP- en FDA-conforme productie, inclusief API-synthese, kristallisatie en temperatuurgestuurde titratie.
  3. Ontwikkeling van nieuwe energiematerialen:Gebruikt bij het testen van de prestaties van elektrolyten, analyse van de thermische respons van kernen en onderzoek naar supergeleidende materialen.
  4. Reactiekinetiek en thermische analyse:Ondersteunt studies naar de thermische respons van materialen en reactiewarmteprocessen.
  5. Onderzoek naar chemische versterking:Voor simulatie en verificatie van procesthermomanagement in pilot- en continue reactiesystemen.
Technische parameters
dynamisch temperatuurregelsysteem voor procesregeling
ModelDTC10-6WDTC10-6DTC20-6WDTC20-6
Temperatuurbereik-80°C tot +200°C-50°C tot +200°C
Temperatuurstabiliteit±0.5°C
Scherm7 inch aanraakscherm
Resolutie temperatuurweergave0.01°C, 0,1°C, 1°C
Interne temperatuursensorpt100
Sensor procestemperatuurpt100 4-draads, optioneel
Communicatie-interfaceUSB, RS485, RS232, RJ45
Verwarmer Nominaal vermogen6 kW7.5 kW
Koelvermogen3 kW bij 200°C 50°C en 0°C, 2,8 kW bij -20°C, 2,6 kW bij -40°C, 1,35 kW bij -60°C, 0,21 kW bij -80°C5 kW bij 200°C en 50°C, 3,7 kW bij 0°C, 3,1 kW bij -20°C, 1,2 kW bij -40°C, 0,3 kW bij -50°C
Koelmethodewaterkoelingluchtkoelingwaterkoelingluchtkoeling
koelmiddelenR404A, R23R404A
Type circulatiepompmagnetische aandrijving
Circulatiepomp Debiet30 liter per minuut45L per minuut
Circulatiepomp Druk2 bar1.4 bar
Grootte circulatie-interfaceG3/4
Maximale viscositeit van het warmtedragende medium30cp
Aansluitmaat koelwaterleidingRc1/2Rc1/2
Koelwater debiet15L per minuut15L per minuut
Vulvolume warmtedragend medium6L
Inhoud expansievat warmtedragend medium8L
beschermingsklasseIP20
verontreinigingsniveau2
Omgevingstemperatuur5°C tot 35°C
Stroomvoorziening380Vac, 50Hz, 3 fase
Externe afmetingen685Bx860Dx1626H mm
Gewicht260 kg280 kg230 kg250 kg
