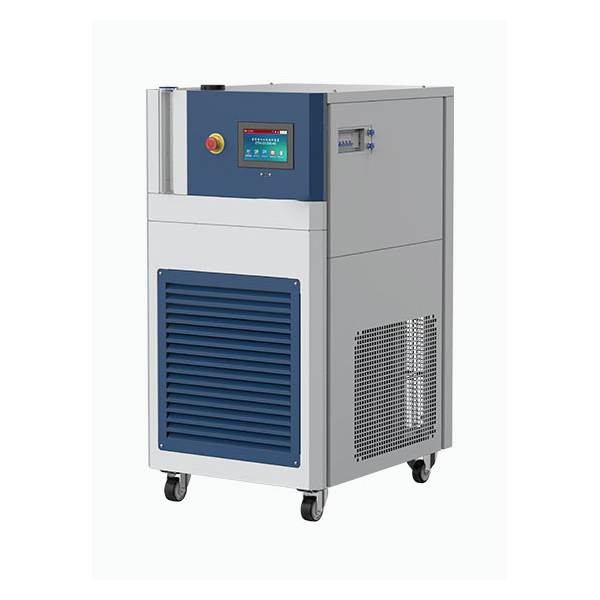

circulatieverwarmingsthermostaat

omloop het verwarmen thermostaat met het koelen functie

De omloop het verwarmen thermostaat heeft de functie van snelle koeling en het hoog rendement verwarmen, en vervoert middel van de temperatuurcontrole, zoals hittegeleidende olie of koelmiddel aan het externe materiaal door de closed-circuit omloopmethode om nauwkeurige temperatuurcontrole te realiseren.

Beschrijving

Thermostaat voor circulatieverwarming

De circulatieverwarmingsthermostaat integreert koeling, verwarming, circulatiepompgroep en intelligente regelmodule, met opties voor luchtgekoelde of watergekoelde koelmethoden. Hij is ideaal voor thermisch beheer met hoge precisie in toepassingen zoals temperatuurregeling in reactieketels, testen van nieuwe materialen, warmtebehandeling van chips en temperatuurregeling van industriële processen. Stabiele werking van -40°C tot +200°C, temperatuurregeling met PID-programma, gegevensexport en communicatiefuncties op afstand voldoen aan de behoeften van geautomatiseerde productie en wetenschappelijk onderzoek.

Belangrijkste functies

  1. Werking bij een brede temperatuur:Bereikt -40°C tot +200°C, geschikt voor gelreacties bij lage temperatuur en kraken bij hoge temperatuur.
  2. Zeer geïntegreerde modulaire structuur:Integreert koeling, verwarming, circulatie en regelsystemen in één compacte, efficiënte unit.
  3. Flexibele koelmodus:Ondersteunt luchtgekoelde en watergekoelde condensorvormen; gebruikers selecteren op basis van de locatieomstandigheden.
  4. High-definition touchscreenbediening:7 inch kleurentouchscreen, intuïtieve bediening, weergave van gegevenscurves en functie voor het vastleggen van de werking.
  5. Programmatemperatuurregeling mogelijk:Ondersteunt 120 groepen temperatuurregelprogramma’s, elk met 100 temperatuursegmenten, waardoor een lineaire en gradiënt temperatuurstijging en -daling mogelijk is.
  6. Automatische beschermingsmechanismen:Overtemperatuur, overstroom, overbelasting, vertraagde start, hoogspanningsbeveiliging en meer voor een veilige werking.
  7. Communicatie en integratie op afstand:RS485-interface compatibel met MODBUS RTU, aansluitbaar op bovenliggende systemen (DCS, SCADA) voor gecentraliseerde besturing.
  8. Ontwerp expansievat:Het ingebouwde expansievat en de bewaking van het vloeistofniveau reageren automatisch op volumeveranderingen van het warmtedragende medium en zorgen zo voor een stabiele circulatie.
  9. Brede aanpassing aan warmtegeleidende media:Ondersteunt water, ethanol, siliconenolie en andere vloeistoffen voor diverse toepassingsvereisten.

Systeemprincipe

  1. Koelprincipe:Ingebouwde hermetische compressor met rollende rotor koelt het warmtedragende medium snel af via condensor, capillaire smoorklep en plaatverdamper. De platenwarmtewisselaar is compact en efficiënt. Het luchtgekoelde type gebruikt een gevinde condensor; het watergekoelde type gebruikt een coaxiale warmtewisselaar.
  2. Verwarmingsprincipe:Speciaal flenstype elektrisch verwarmingselement voor thermische olie levert een hoge vermogensdichtheid en snelle respons, en zorgt voor een gelijkmatige temperatuurverdeling.
  3. Circulatie- en expansiemechanisme:Afgeschermde pomp geschikt voor hoge/lage temperaturen levert continue mediumstroom. 304 roestvrijstalen leidingen met isolatie voorkomt warmteverlies/corrosie. Het expansievat absorbeert volumefluctuaties; de vloeistofniveaumonitor zorgt voor een stabiele werking.
  4. Besturingslogica:PID-algoritme past temperatuuruitvoer in realtime aan, ondersteunt temperatuurcurve-instelling, vaste waarde en programmaregeling. Software ondersteunt gegevensregistratie, curveweergave, USB-export en communicatie op afstand.

Toepassingsgebieden

  1. Chemische en farmaceutische reactietemperatuurregeling:Hoge-precisie synthese, kristalcultuur, tussenliggende controle van medicijnen.
  2. Ontwikkeling van nieuwe energie materialen:Batterijen, supergeleidende materialen, thermische cyclustests van koolstofnanobuizen.
  3. Testen van halfgeleiders en elektronische componenten:Snelle thermische belastingstests voor chips, printplaten.
  4. Ondersteuning thermische controle vacuümsystemen:Werkt met vacuümdroging, condensaatterugwinning en aanverwante apparatuur.
  5. Simulatietesten voor de ruimtevaart:Prestaties van componenten testen onder veranderende temperatuuromgevingen.
  6. Experimenten voor universiteiten en wetenschappelijk onderzoek:Biedt zeer nauwkeurige temperatuurregeling voor onderzoeksplatforms en betrouwbare experimenten.
Technische parameters
circulatieverwarmingsthermostaat met koelfunctie
ModelHC10-4(W)HC10-10(W)HC10-12(W)
Temperatuurbereik-40°C tot +200°C
Temperatuurstabiliteit±0.5°C
Totaal vermogen5.7 kW11.1 kW18.6 kW
Koelvermogen bij 200°C3kW6kW12 kW
Koelvermogen bij 100°C3kW6kW8.6 kW
Koelvermogen bij 25°C2.4kW4.5kw5.8 kW
Koelvermogen bij -10°C1.4kW4.2kW4.5 kW
Koelvermogen bij -20°C1.2kW3.2kW3.5 kW
Koelvermogen bij -30°C0.85 kW2kW2kW
Koelvermogen bij -40°C0.25kW1.1kW1.1 kW
Nominaal vermogen verwarming3kW6kW12 kW
Het koelen methodeluchtkoeling of waterkoeling
koelmiddelenR404A
Circulatiepomp Debiet30L per minuut45L per minuut
Circulatiepomp Druk1 bar1.4 bar
Grootte circulatie-interfaceR3/4
Maximale viscositeit van het warmtedragende medium30cp
Geluidsniveau65db
communicatie-interfaceusb, RS485
beschermingsklasseIP20
verontreinigingsniveau2
Omgevingstemperatuur5°C tot 35°C
Stroomvoorziening380Vac, 50Hz, 3 fase
Stroom10.5A20A33A
Elektrische aansluitmethodendriefasig vierdraads systeem
Externe afmetingen640Bx860Dx1270H mm750Bx1100Dx1420H mm750Bx1100Dx1420H mm
Gewicht205 kg330kg360kg
